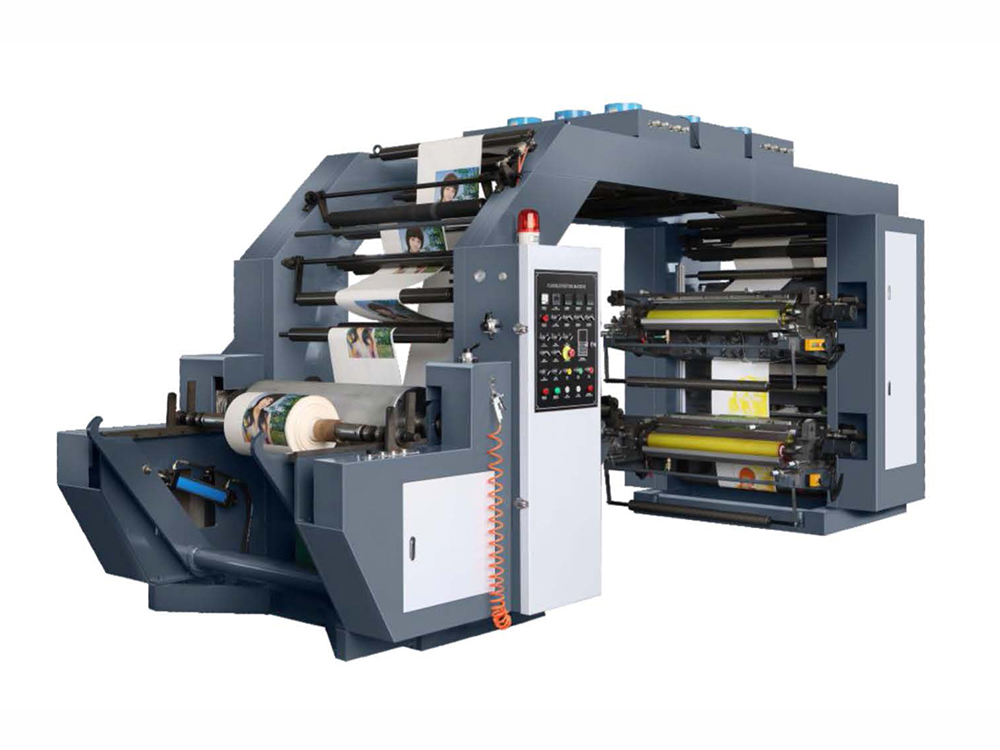

Ярусная флексографская машина Ronald 4/6 Color Flexo Machine

Технические характеристики:

Размотка

Мощные рамные конструкции этой машины  являются “Противоударными”, Что позволяет продлить срок службы всей печатной машины и обеспечить поддержание стабильности размеров печати и точности приводки долгие годы.

  1. Гидравлический подъем рулона
  2. Можно выполнить боковую укладку рулона
  3. Автоматическая система контроля натяжения с "Нагрузочной ячейкой”.
  4. Магнитно-порошковый тормоз (10 кг)
  5. Пневматически расширяемый вал
  6. Максимальный диаметр рулона 1050 мм
  7. Автоматический контроль натяжения с помощью датчика, исполнительных механизмов и цилиндра.
  8. Стандартный внутренний диаметр втулки рулона 76 мм (3 дюйма).


Печатные секции и сушки

  1. Печатный цилиндр подводится с помощью гидравлики по команде “вкл/выкл”.
  2. К анилоксовым валам и дозирующим валикам подведён отдельный привод, который запускается при остановке машины во избежание повреждения анилоксовых валов и высыхания краски на них.
  3. Для привода используются косозубые шестерни с шагом 5 мм.
  4. Осевую и окружную приводку можно корректировать и во время работы машины.
  5. Длина раппорта составляет 300-1000 мм (может быть скорректирован с учетом потребности клиента).
  6. Толщина флексографской  печатной пластины составляет 1,7 мм.
  7. После каждой печатной секции установлена отдельная сушка горячим воздухом (сухие электро-тэны), а  после печати т одна общая длинная  сушка сверху с "центральной системой регулирования температуры".


Намотка

  1. Внешний барабан снабжен отдельным приводом переменного тока с коробкой передач, синхронизированной с главным приводом.
  2. Пневматически расширяемый воздушный вал.
  3. Гидравлический разгрузчик для рулона.
  4. Вал намотки гидравлически прижимается внешним барабаном для контроля намотки.
  5. Максимальный диаметр рулона  1050 мм.
  6. Стандартный внутренний диаметр втулки рулона 76 мм (3 дюйма).


Электрическая система

Привод переменного тока и двигатель соответствуют стандарту CE.

 Электрические требования: 380 - 440 В, 3 фазы, 50 Гц.


Параметры

Максимальная ширина запечатываемого материала
1000 или 1220 мм
Толщина запечатываемого материала (бумаги и плёнки)
20-350 мкм
Раппорт печати
300-1000 мм
Максимальная механическая скорость печати
120 м/мин
Точность приводки
± 0,15 мм
Толщина печатной формы
1,7 мм


Размеры

  • Длина – около 6200 мм (без рулона)
  • Высота – около 2600 мм (без раструбов вытяжки)
  • Ширина – около 2500 мм (без сопутствующего оборудования)


Масса машины

  • При ширине запечатываемого материала 1000 мм - около 5 тонн
  • При ширине запечатываемого материала 1220 мм - около 6 тонн


Гарантия на машину 12 месяцев с даты установки специалистами производителя.

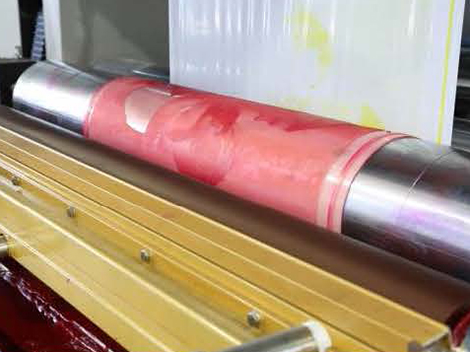

Формный цилиндр с наклеенной флексо-формой

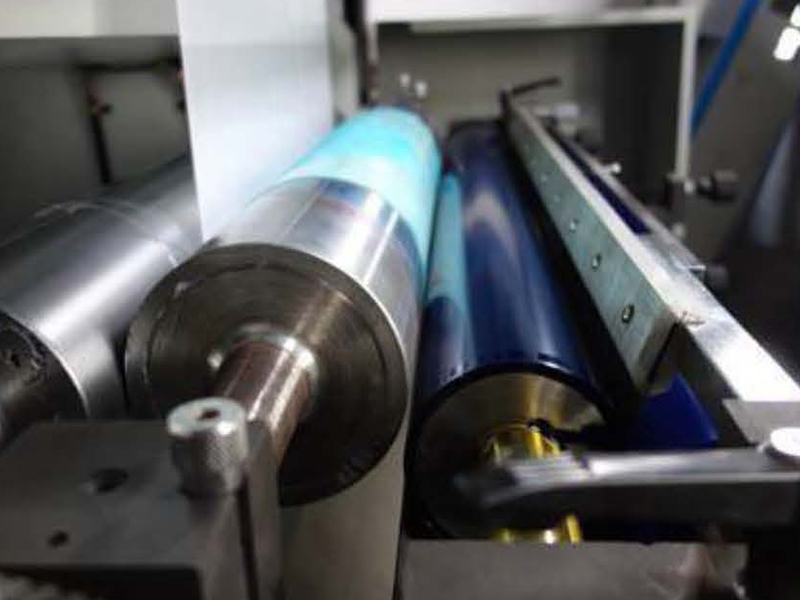

Одиночный ракельный нож (опция) и анилоксовый вал

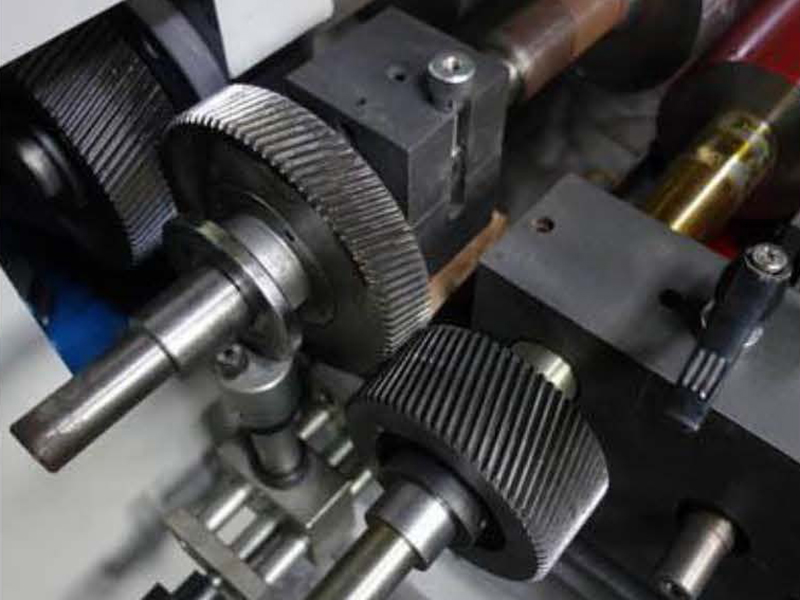

Косозубые шестерни привода

Система контроля края запечатываемого материала

Образец печати
