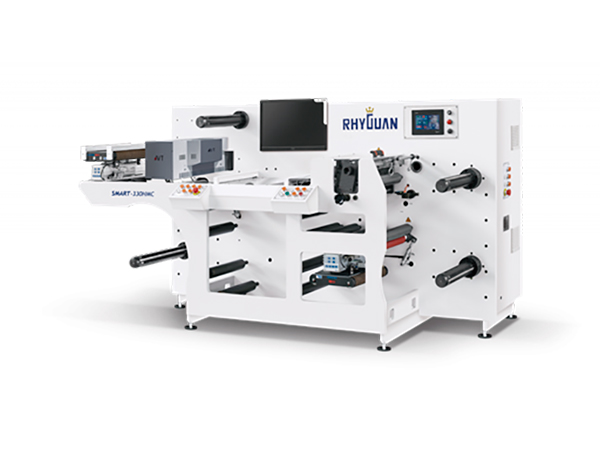

Сервоприводные устройства перемотки и продольной резки RHYGUAN SMART HMS

Машины серии RHYGUAN SMART HMS оснащены полностью сервоприводным управлением и предназначены для высокоскоростной перемотки, резки и инспекции широкого спектра материалов. Машина доступна в ширинах 330, 420, 520 мм.

Описание:

Компактный перемотчик горизонтального построения с мощной станиной, автоматической системой натяжения и информативной сенсорной панелью управления. Выбор типов системы резки, проводящих валов, устройств равнения. Широкий выбор опций для резки как самоклеящихся материалов и других материалов. Эргономичный дизайн, энергосберегающие и сокращающие время переналадки алгоритмы работы. Начало производства машин Rhyguan SMART стартовало в начале 2017 года.

Возможность опциональной установки системы контроля качества этикеток и автоматической системы установки ножей.

Опции:

  • Секция резки лезвийного типа, включая 6 магнитных держателей
  • Модуль снятия статики
  • Датчики пропуска этикетки
  • Счётчик этикеток (Ультразвуковой счётчик, для «суперпрозрачки»)
  • Дополнительный вал намотки (макс. Ø 700 мм., пневматический шпиндель 3")
  • Система револьверной намотки
  • Система автоматической установки ножей
  • Пневматический шпиндель 1", 1.5", 2", 2.5”, 3”
  • Система 100%-го контроля качества
  • Платформа для установки секции цифровой монохромной печати

Характеристики:

  • Максимальная ширина материала – 330/420/520 мм
  • Максимальный диаметр рулона на размотке – 700 мм
  • Максимальный диаметр рулона на намотке – 700 мм
  • Максимальная механическая скорость – 300 м/мин
  • Точность реза - ± 0,15 мм
  • Минимальная ширина реза – 16 мм
  • Тип резальных ножей – дисковые ножи (лезвия – опция)
  • Внутренний диаметр гильз на намотке – 76 мм (25,40, 50,70,120,152мм – опционально)
  • Инкджет – цифровой модуль печати

Конфигурация:

  • Узел размотки (макс. Ø 700 мм., пневматический шпиндель 3")
  • Электронное устройств равнение полотна BST
  • Узел резки (ножничного типа 6 компл., мин. ширина реза 16 мм.)
  • Устройство удаления кромки
  • Счётчик метража и этикеток
  • Платформа под установку системы инспекции
  • Одношпиндельная намотка (макс. Ø 700 мм., пневматический шпиндель 3")
  • Сервоприводная система управления, включая автоматический контроль натяжения с обратной связью
  • Датчик окончания рулона
