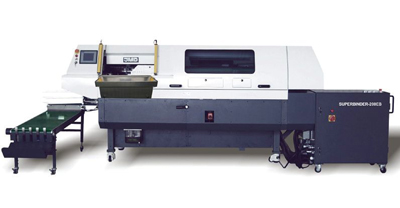

Машина бесшвейного скрепления JMD Superbinder — 200EB
Superbinder - 200ЕВ, разработанный компанией JMD в соответствии с требованиями СЕ, пред-ставляет собой автомат для бесшвейного скрепления с 4 зажимами, развивающий максимальную механическую скорость 2000 циклов/час. Новейшие технологические разработки обеспечивают высокое качество клеевого скрепления в сочетании с удобством эксплуатации, коротким временем наладки и высокой универсальностью в работе.
Технические данные
Модель
|
Superbinder-200ЕВ
|
Число зажимов
|
4
|
Максимальная механическая скорость
|
2000 циклов/час
|
Длина книжного блока (a)
|
140 – 420 мм
|
Ширина книжного блока (b)
|
120 – 300 мм
|
Толщина книжного блока (с)
|
3 – 50 мм
|
Длина обложки (d)
|
140 – 450 мм
|
Ширина обложки (е)
|
240 – 620 мм
|
Требуемая мощность
|
18,3 кВт
|
Вес машины
|
2000 кг
|
Габариты (Д х Ш х В)
|
3220 х 1605 х 1430 мм
|
Желоб для добавления клея
|
√
|
Система смазки
|
Централизованная
|
Формат скрепления
|
Формат обложки
|
-
Полностью автоматизированная настройка с помощью пиктограмм на сенсорном экране раз-мером 5,7".
-
Использование клея EVA или PUR в зависимости от типа работы.
-
Быстрая смена толщины и формата книжного блока.
-
Мягкая система выклада книжных блоков для защиты корешков книг.
Особенности машины
Сенсорный экран с пиктограммами
|
Станция подачи книжных блоков
|
|
|
Все регулировки выполняются автоматически шаговыми двигателями после простого ввода необ-ходимого формата книги и рабочих параметров. Сенсорный экран служит индикатором сбоев для поддержания бесперебойной работы.
|
Автоматическая регулировка ширины открывания зажимов Для обеспечения безопасной подачи книжных блоков предусмотрена световая завеса.
|
Станция фрезерования
|
Удаление бумажной пыли
|
|
|
Автоматическая регулировка ширины прижимных пластин Станция фрезерования производит фрезерование и торшонирование корешка. Путем поворота ручки на 180° скрепление с фрезерованием переключается на скрепление без фрезерования. В зависимости от требований к скреплению глубина фрезерования регулируется от 0 до 3 мм.
|
Бумажная пыль и волокна сметаются щеткой и удаляются вытяжной системой. Это обеспечивает чистые и удобные условия производства.
|
Станция подачи обложек
|
Станция биговки
|
|
|
Автоматическая регулировка боковых упоров В самонаклад обложек можно уложить стопу высотой до 60 мм. Обложки автоматически позицио-нируются боковыми направляющими. За пропуском обложек или подачей двух обложек следит датчик.
|
Автоматическая регулировка положения биговальных дисков Обложка автоматически отделяется, присасывается, бигуется и передается на станцию обжима. Станция оснащена компрессором BECKER.
|
Станция обжима
|
Мягкий выклад книг
|
|
|
Автоматическая регулировка ширины разведения обжимных плит и боковых направляющих Вдоль боковых направляющих обложка передается на станцию обжима, где механизм обжима плотно прижимает ее к книжному блоку
|
Система мягкого выклада книг работает как автоматически поднимающийся транспортер, который осторожно принимает и транспортирует книги, чтобы предотвратить даже малейшее деформирование корешка на приемке.
|
Выводной ременный транспортер
|
|
Ременный транспортер выводит готовые книги в накопительный бункер.
|
Секция проклейки клеем EVA или PUR
Термоклей EVA
|
||
|
||
Длина проклейки корешка и ширина валиков боковой проклейки регулируются автоматически. Двойное нанесение клея на корешок и валиками боковой проклейки гарантирует высокое качество скрепления.
|
||
Холодный клей PUR
|
||
Двухвалковый клеевой бак JMD для клея PUR
|
Форсуночная система Nord-son для клея PUR
|
Установка Nordson для расплавления клея PUR
|
