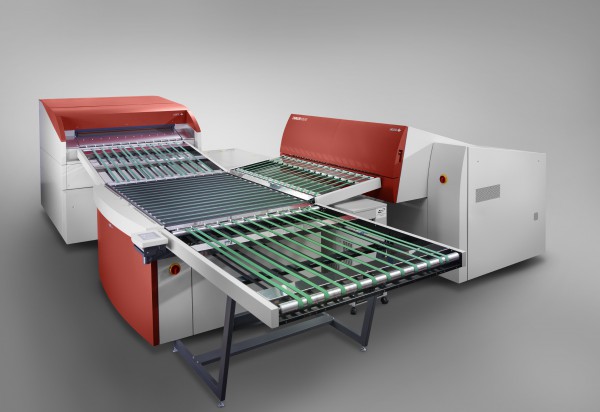

Agfa Avalon N16

Системы Agfa Avalon N16 – высокопроизводительные СТР-устройства высшего класса для экспонирования термальных пластин сверхбольшого формата (до 1470 х 1165 мм). Минимальный формат 565 х 450 мм. Технология экспонирования – внешний барабан с вакуумным прижимом с 830 нм ИК-лазером. Разрешение от 1200 до 2400 точек на дюйм.

Устройство предназначено для коммерческих типографий, выпускающих высококачественную продукцию и обладающих печатными машинами формата больше, чем B1.

Экспонирующая головка аппаратов Avalon N сверхбольшого формата построена по технологии GLV (Grating Light Valve), представляющую собой линейку индивидуально управляемых полосок шириной 3 мкм, длиной 100 мкм и толщиной 0,1 мкм. Полоски расположены на микрочипе, который с помощью электростатического поля управляет каждой из них в отдельности. Головка GLV позволяет экспонировать не одну точку, а одновременно линию из 512 индивидуально адресуемых точек, что позволяет существенно повысить скорость экспонирования.

Устройства Avalon N сверхбольшого формата оснащены встроенной системой штифтовой приводки. Пластина, будучи загружена в аппарат, перфорируется, а затем позиционируется на барабане при помощи уже пробитых отверстий и изображение формируется также относительно них. Таким образом, обеспечивается высочайшая точность приводки. Повторяемость Avalon N составляет ±5 мкм, что является одним из лучших показателей на рынке. Поддерживаются схемы пробивки основных производителей печатных машин.

Все аппараты линейки Avalon N оснащаются встроенной системой удаления пыли как в области экспонирующей головки, так и набором чистящих валиков, удаляющих пыль с пластины при входе в систему.

Пластины в устройство могут загружаться вручную (при экспонировании одной пластины следующая может быть загружена – это экономит время оператора) или при помощи автозагрузчиков, доступных в однокассетных или многокассетных вариантах.

Модель Avalon N16-50E Avalon N16-50S Avalon N16-50XT
Технология Внешний барабан
Лазер Термальный инфракрасный лазер, 830 нм
Конструкция GLVII
(512 лучей)
GLVII
(512 лучей)
GLVII
(1024 луча)
Разрешение 2400 dpi 2400 dpi 2400 dpi
Система удаления пыли(Debris Removal System) да да да
Максимальный размер пластин 1470×1165 мм
Минимальный размер пластин 650 x 550 мм (доступна опция для меньшего формата)
Толщина пластин 0,2 – 0,4 мм (опция – 0,15 мм)
Повторяемость +/- 5 мкм на 4 последовательных формах
Пластины Любые, чувствительные к 830 нм, включая бесхимические Azura TS и Amigo TS
Загрузка пластин Ручная, полуавтоматическая или многокассетный автозагрузчик (до 400 пластин)
Выгрузка пластин Ручная или автоматическая (процессор «в линию»)
Производительность
1448 х 1143 мм, 2400dpi(зависит от чувствитель-ности пластин, технологии растрирования и других факторов)
16 ф/ч. 24 ф/ч. 29 ф/ч.
Встроенная пробивка да да да
Схемы пробивок Поддерживается до 4-х наборов одновременно.
Доступны все стандартные и заказные схемы пробивки.
Размеры (ШхДхВ) 2740 х 1775 х 1515 мм
Вес 1640 кг
