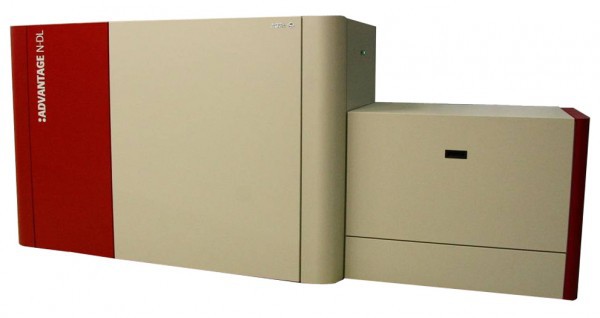

Agfa Advantage N-DL

Фиолетовый лазерный диод

Фиолетовые лазерные диоды ставшие промышленным стандартом в газетном производстве обеспечивают высокий ресурс работы и низкую стоимость владения. Линейка систем Advantage N в равной степени спроектирована для работы как с обычными пластинами, так и с фиолетовыми бесхимическими типа N92-VCF. Кроме того, на выбор предлагаются различные уровни автоматизации и производительность.

Самая современная система экспонирования в стиле Hi-tech

Патентованная фиолетовая система экспонирования Agfa Graphics с системой автоматически масштабируемых линз обеспечивает непрерывное и высококачественное экспонирование. Идеально подходит как для классического растрирования (ABS), так и для растрирования Arkitex Sublima (гибридное). Экспонирующий блок, 6-гранное зеркало и 120 мВт лазер высокой четкости в сочетании системой High Precision Drive (патент Agfa Graphics) вместе обеспечивают высочайшую точность при движении пластины и качестве экспонирования.

Где лучше использовать Advantage N?

Cистемы Advantage N разработаны для решения задач как небольших, средних и крупных производств, так и гибридных производств с большой загрузкой и сжатыми сроками сдачи в печать. Поддерживаются форматы пластин от 275 х 451 мм до 1250 х 710 мм.

Совершенный механизм транспортировки форм

Сочетание патентованных решений FlexWheel© и FlexPin© гарантирует точную, полностью автоматизированную приводку по 3-м направляющим вне зависимости от формата пластин.

После приводки формы система High Precision Drive System абсолютно точно и аккуратно осуществляет движение пластины во время экспонирования. Нагнетаемый в подающий стол воздушный поток обеспечивает плавное перемещение пластины и таким образом, исключает какое-либо проявление царапин.

Любые возможные проявления вибрации гасятся при помощи встроенной с обеих сторон лазера воздушной подушки. Поэтому Advantage N может быть установлен рядом с печатными машинами без риска снижения качества.

Патентованная система удаления прокладной бумаги Slip Sheet Removal автоматически удаляет бумагу в специальную корзину.

Специальная шкала Arkitex PowerWedge© поставляется стандартно с системами CtP. Шкала PowerWedge разработана по уникальному и патентованному дизайну экспонируется на каждой пластине с разной мощностью лазера. Такой подход позволяет визуально контролировать каждую пластину.

Высокотехнологичный экспонирующий блок с настраиваемой оптикой

Экспонирующий блок новейшей конструкции состоит из весьма компактного, литого и прочного корпуса – это обеспечивает защиту оптики и гарантирует стабильную работу всего устройства. Внутри его находится 6-гранное вращающееся зеркало и фиолетовый лазер мощностью 120 мВт. Повышенная мощность лазера позволяет экспонировать бесхимические пластины типа N92-VCF, а также фотополимерные пластины любых производителей.

Фиолетовый лазер, признанный промышленным стандартом для газетных производств обеспечивает многолетний ресурс работы в сочетании с низкой стоимостью сервиса.

Контролирующий лазерный луч с использованием специальной рефлекторной шкалы раз за разом проверяет позицию лазера и гарантирует идеальную линейность экспонирования в направлении развертки луча лазера, а цилиндрическое зеркало компенсирует даже незначительное колебание спиннера и гарантирует абсолютную линейность экспонирования по направлению движения пластины.

Ширина экспонирования 710 мм позволяет охватить большое количество форматов пластин (1143 х 710 мм).

В момент инсталляции устройства для настройки параметров лазера широко используется встроенные системы широтно-импульсной модуляции (Pulse Width Modulation) и амплитудной модуляции (Amplitude Modulation). Идеально настроенный лазер позволяет воспроизводить самые мелкие детали по всей площади пластины, а также самые взыскательные шрифтовые гарнитуры.

Каждая модель Advantage N предлагает на выбор разрешения от 900 до 2540, а также традиционные растры ABS или гибридные Sublima – в сочетании с масштабируемым размером пятна лазера это гарантирует получение изображений фотографического качества для применения как в журнальных или газетных, так и коммерческих типографиях.

Меньше простоев

Системы Advantage N могут контролироваться при помощи системы IntellSyst или удаленной системы диагностики от Agfa. Сервисные инженеры могут проверить работу устройства и компьютерного оборудования для оценки возможных проблем и методов их решения. Более того, устройства могут быть оснащены внутренними видеокамерами для контроля всех процессов в режиме онлайн.

Новый эталон конструкции или простой сервис

Важное преимущество: конструкция Advantage N выполнена из минимально возможного количества деталей по сравнению с другими устройствами CTP. Это и меньшее количество запасных частей на складе, и простота сервисного обслуживания.

Новая конструкция электроники и пользовательский интерфейс

Используя подключение Ethernet 100Mb, система Advantage N интегрируется в локальную сеть как при подключении офисного принтера.

Пользовательский интерфейс Advantage N основан на стандартном интернет-браузере и может быть установлен на любой компьютер в сети или отображаться на дисплее самого устройства (опционально).

Через пользовательский интерфейс могут осуществляться следующие операции:

  • Ввод настроек устройства и параметры пластин
  • Контроль вывода

Сервисный инженер может:

  • Проверять работу устройства удаленно
  • Загружать апгрейды

Все операции ввода-вывода и управление электроникой осуществляются посредством технологии CAN Bus (стандарт ISO для обмена данными в системах промышленной автоматизации), при этом контроллер EXT централизует все управление через одну плату PC.

Это дает:

  • Быструю связь между различными модулями
  • Легкую диагностику
Максимальный формат пластин
Панорама: 1250 x 710 мм (DL/TR Extended)
Одиночный: 914 x 710 мм (DL/TRStandard)
Минимальный формат пластин
275 x 451 мм
Толщина пластин
от 0,2 мм до 0,4 мм
Разрешения
900 — 2540 dpi
Поддержка форматов
до 100
 Тип пластин

Agfa :Aspire, :N91V, :N94V, Azura Vi, :N94VCF и другие пластины, чувствительные к фиолетовому излучению

Источник излучения
Фиолетовый лазерный диод 405 нм, 120 мВт
Максимальная линиатура
200 lpi
Производительность
100-150-220 ф/ч.
Загрузка пластин
Автоматическая (Кассетная, Тележка)
Емкость автозагрузчика
до 1500 форм
Кол-во форматов автозагрузчика
1 + 3 (опционально) для DL / 3 + 1
опционально для TR
Выгрузка в проявочный процессор
Да (он-лайн)
Электропитание
100 — 240 В; 3 A; 250 Вт максимум; 50/60Hz, одна фаза
Температура и окружающая среда
17 — 300 C; относительная влажность 45 — 65%
